對輥破碎機介紹

對輥破碎機(對輥破,雙輥破碎機,對輥式破碎機,雙齒輥破碎機、雙輥破、對輥機)主要有機體、輥子、長齒齒輪與安全彈簧等部分組成，由雙電機、雙皮帶輪傳動。對輥破碎機傳動是由電動機經三角皮帶帶動兩個輥子做相對方向旋轉，完成物料破碎，輥子間隙可以在規定范圍內調節，以控制出料粒度大小。河南紅星機器生產的對輥式破碎機型號齊全，歡迎選購。

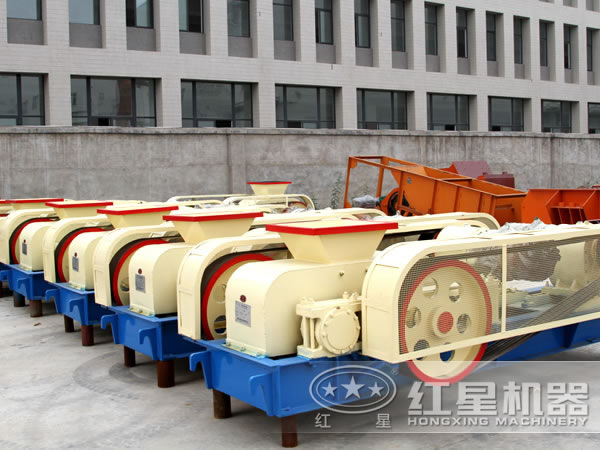

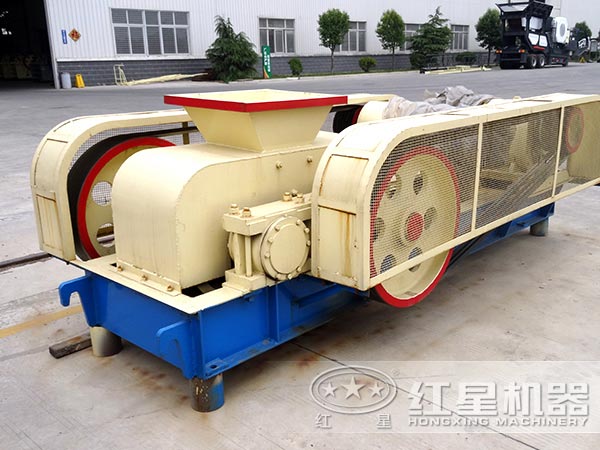

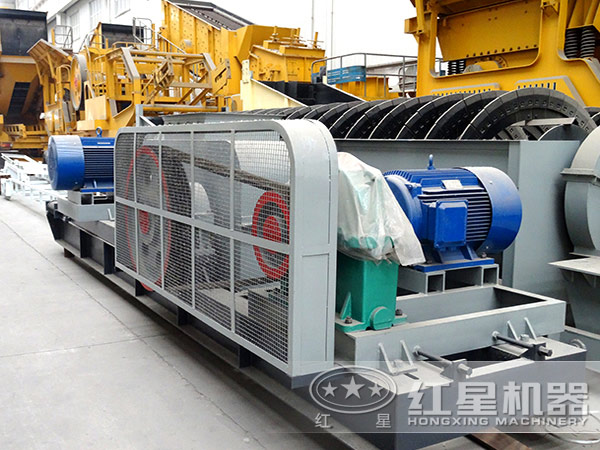

對輥式破碎機圖片實拍

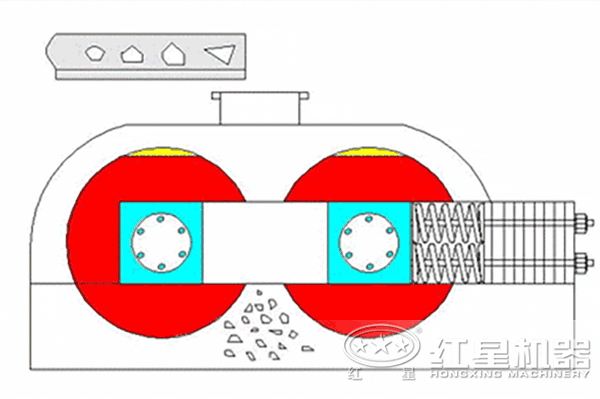

對輥式破碎機工作原理及結構

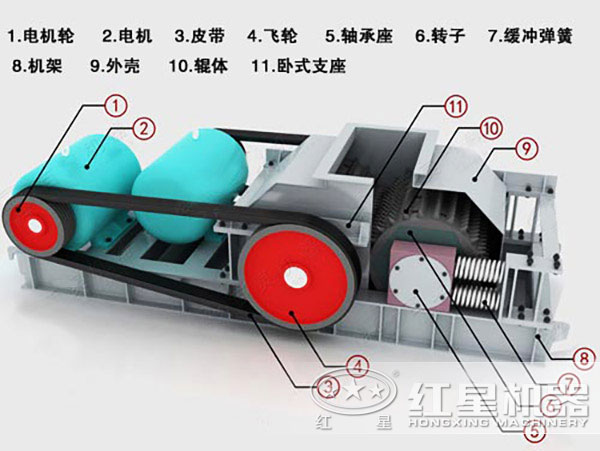

1、該系列對輥式破碎機（對輥機）主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。對輥破的墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3、對輥破碎機的驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。

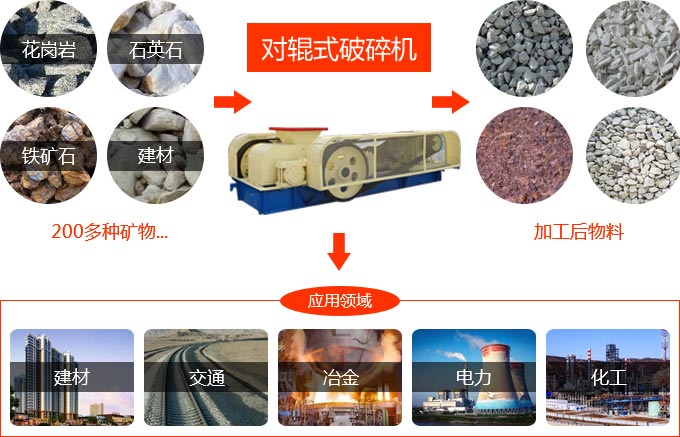

對輥破碎機主要用途

對輥式破碎機（雙輥破）工作可靠、維修簡單、運行成本低，排料粒度大小可調。按照輥子數量可分為雙輥破碎機和四輥破碎機，可廣泛用于水泥、冶金、化工、電力、煤炭等行業對脆性和韌性的物料加工。

對輥破碎機可供選礦、化學、水泥、建筑材料等工業部門中碎和細碎各種中等硬度以下的礦石和巖石之用。

對輥式破碎機運行注意事項

1）要加強給礦的除鐵工作。非破碎物（釬頭等物）掉入對輥間會損壞對輥破碎機，以致造成停車事故，所以在對輥破碎機前應安裝除鐵裝置。

2）粘性物料容易堵塞破碎空間，在處理堵塞故障應停車處理，不可在對輥式破碎機運轉中進行捅礦。

3）當處理的物料含大塊較多時，要注意大塊礦石容易從破碎空間擠出來，以防傷人或損壞設備。

4）對輥破碎機運轉較長時間后，由于輥面的磨損較大，會引起產品粒度過細，這時要注意調整排礦口或?qū)υO(shè)備進行檢修。

5）加強對對輥破設備的檢查，對設備的潤滑部位要按時加油，保持設備良好的潤滑狀態。
